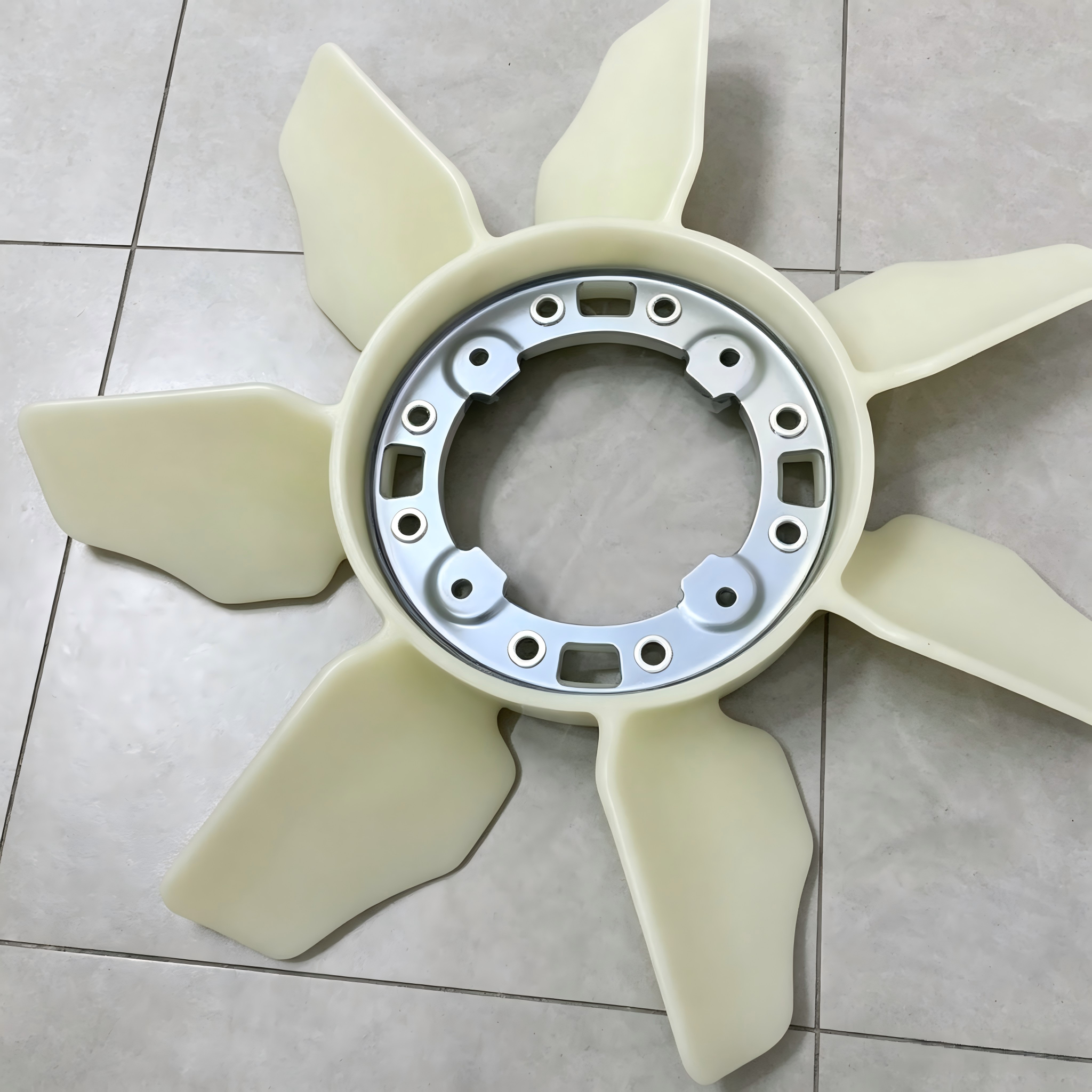

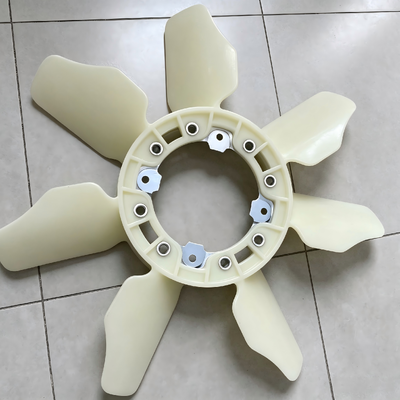

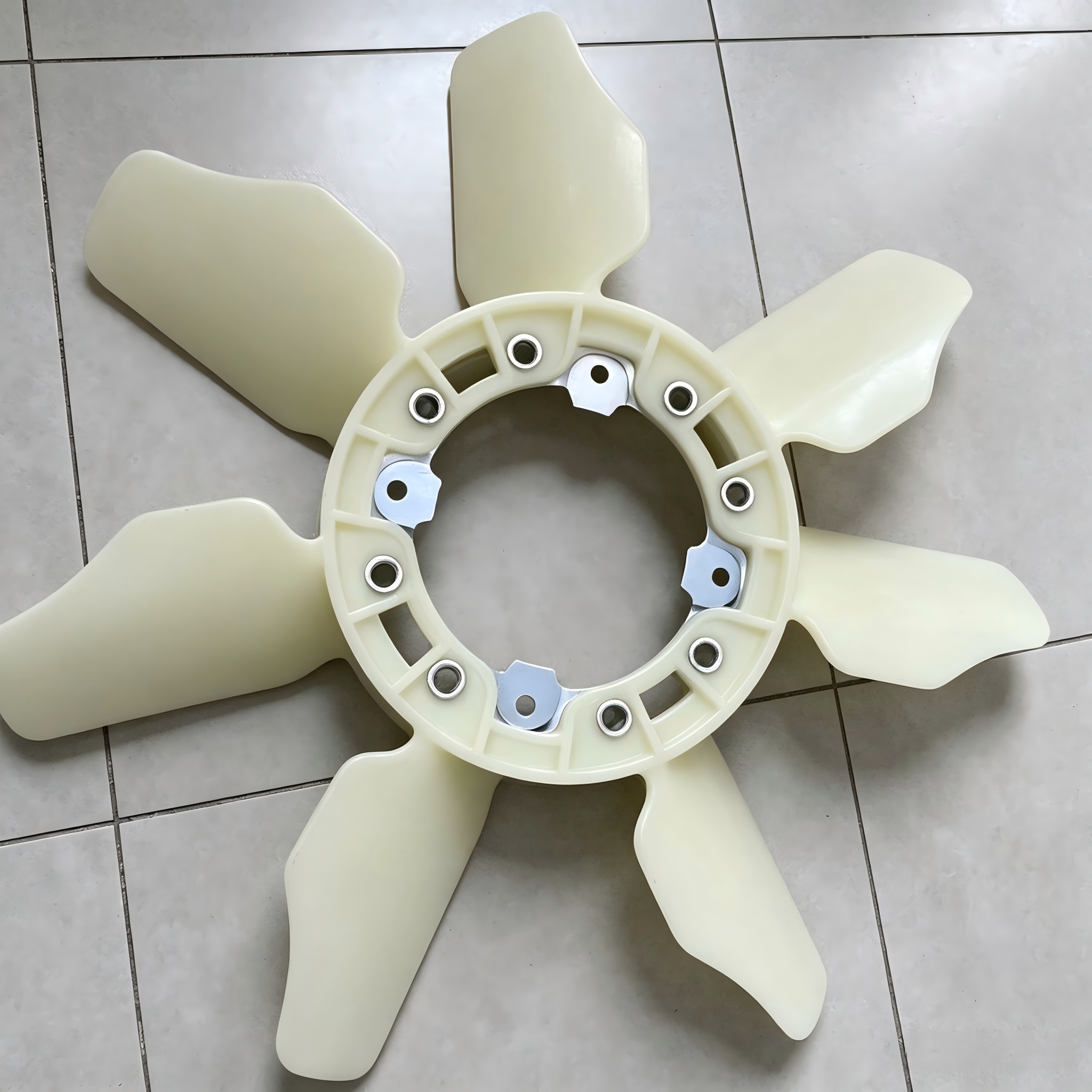

16361-0L020 팬 163610L020 TOYOTA 포튜너 하이럭스 GGN15 KUN40용

제품 기능 설명

엔진 냉각 팬 어셈블리는 토요타 디젤 차량의 냉각 시스템에서 중요한 부품입니다. 주요 기능은 라디에이터를 통해 공기를 끌어들여 엔진 냉각수에서 열을 발산시켜 최적의 엔진 작동 온도를 유지하는 것입니다.토요타 하이럭스 및 하이 에이스 모델의 경우, 제대로 작동하는 팬 어셈블리는 특히 차량이 정지해 있거나 자연적인 공기 흐름이 부족한 저속으로 주행할 때 과열을 방지하는 데 필수적입니다.이 팬 어셈블리는 공장 사양에 맞춰 설계되어 올바른 장착과 안정적인 냉각 시스템 작동을 보장합니다.

냉각 팬 고장의 일반적인 증상

다음과 같은 증상이 나타나면 냉각 팬이 고장 났을 수 있으며 교체가 필요할 수 있습니다.

• 엔진 과열:온도 게이지가 정상보다 올라가고, 특히 공회전 또는 저속 교통 체증 시에 나타납니다. 이는 팬이 라디에이터를 통해 충분한 공기를 끌어들이지 못하고 있음을 나타냅니다.

• 냉각 팬 미작동:엔진이 작동 온도에 도달하거나 에어컨이 작동될 때 팬이 켜지지 않습니다.

• 팬 블레이드 손상:균열, 파손 또는 누락된 팬 블레이드는 진동과 공기 흐름 감소를 유발합니다.

• 비정상적인 팬 소음:팬 주변에서 긁히거나 덜거덕거리는 소음이 발생합니다.

• 팬 진동:팬이 작동 중일 때 차량을 통해 느껴지는 과도한 진동이 발생합니다.

점검을 통해 이러한 증상을 확인했다면 냉각 팬 어셈블리 교체가 권장되는 해결책입니다.

고장난 냉각 팬 진단 방법

교체 부품을 구매하기 전에 팬이 문제인지 확인하기 위해 다음의 간단한 점검을 수행하십시오.

• 육안 검사:팬 블레이드에 균열, 손상 또는 누락된 부분이 있는지 확인하십시오. 팬 클러치(장착된 경우)에 유체 누출이나 과도한 유격이 있는지 점검하십시오.

• 작동 테스트:엔진을 작동시키고 작동 온도에 도달했을 때 팬이 회전하는지 확인하십시오. 켜지지 않으면 팬 릴레이, 퓨즈 및 냉각수 온도 센서를 확인하십시오.

• 회전 테스트:엔진을 끄고 손으로 팬 블레이드를 돌려보십시오. 과도한 저항이나 유격 없이 부드럽게 회전해야 합니다.

• 진동 점검:팬 블레이드가 회전하는 동안 흔들림이 있는지 확인하십시오. 이는 팬이 손상되었거나 팬 클러치가 마모되었음을 나타냅니다.

이 부품이 가장 중요한 경우

이 냉각 팬 어셈블리는 다음과 같은 차량에 특히 중요합니다.

• 상업용 운송 또는 중장비 운반에 사용되는 경우. 이러한 조건은 냉각 시스템에 더 많은 부하를 줍니다.

• 고온 기후 또는 여름철에 운행되는 경우. 주변 온도가 높으면 냉각 요구량이 증가합니다.

• 저속 주행 또는 잦은 공회전에 사용되는 경우. 자연적인 공기 흐름이 냉각에 충분하지 않습니다.

• 일상적인 작동에 안정적인 엔진 냉각이 필수적인 토요타 하이럭스 하이 에이스 모델

이러한 조건에서는 냉각 팬이 더 열심히 작동하고 마모되기 쉬우므로 안정적인 엔진 작동을 위해 정기적인 점검과 시기적절한 교체가 필수적입니다.

제품 속성

DIY 또는 전문가 설치?

다음과 같은 경우 이 교체는 DIY에 적합합니다.

• 기본적인 기계적 기술과 필요한 도구(소켓 세트, 렌치 세트)를 갖추고 있습니다.

• 엔진룸 및 냉각 시스템 부품 작업에 익숙합니다.

• 작업 시간은 약 1-2시간 소요됩니다.

다음과 같은 경우 전문가 설치를 권장합니다.

• 팬 클러치 또는 팬 모터 어셈블리 제거가 필요한 경우.

• 냉각 시스템 수리에 익숙하지 않은 경우.

• 기계적 기술에 자신이 없는 경우.

참고:부적절한 설치는 팬 손상, 엔진 과열 및 안전 문제를 야기할 수 있습니다. 팬이 제대로 균형 잡히고 단단히 장착되었는지 확인하십시오. 엔진을 시동하기 전에 라디에이터 및 슈라우드와의 간격을 확인하십시오.

단계별 설치 가이드

이 설치 가이드는 냉각 팬을 자신 있게 교체할 수 있도록 도와줍니다. 시작하기 전에 차량이 평평한 곳에 주차되어 있고 엔진이 꺼져 있으며 완전히 냉각되었는지 확인하십시오. 다음 도구가 필요합니다: 소켓 세트, 렌치 세트, 냉각수 유출을 위한 용기.

1단계:배터리 음극 단자를 분리하십시오. 엔진이 완전히 냉각되도록 하십시오.

2단계:팬 슈라우드와 팬 어셈블리에 접근을 방해하는 모든 부품을 제거하십시오.

3단계:팬 블레이드를 팬 클러치 또는 모터에 고정하는 마운팅 볼트 또는 너트를 제거하십시오. 올바른 재조립을 위해 방향을 기록해 두십시오.

4단계:기존 팬 블레이드를 조심스럽게 제거하십시오. 팬 클러치 또는 모터에 마모 또는 손상이 있는지 검사하십시오.

5단계:새 팬 블레이드를 팬 클러치 또는 모터에 설치하십시오. 마운팅 볼트를 공장 토크 사양으로 조이십시오.

6단계:팬 슈라우드와 제거한 모든 부품을 다시 설치하십시오. 배터리를 다시 연결하십시오.

중요 단계:엔진을 시동하고 팬이 진동이나 슈라우드와의 접촉 없이 부드럽게 회전하는지 확인하십시오. 올바른 냉각 작동을 확인하십시오.

전문가 팁:팬 블레이드를 교체할 때 팬 클러치(장착된 경우)에 유체 누출이나 과도한 유격이 있는지 검사하십시오. 마모된 클러치는 새 팬이 제대로 작동하지 않도록 할 수 있습니다. 항상 팬 블레이드가 제대로 균형 잡혔는지 확인하십시오.

패키지 내용물

엔진 냉각 팬 어셈블리 1개 (팬 블레이드). 참고: 팬 클러치, 팬 모터 및 마운팅 하드웨어는 명시되지 않는 한 포함되지 않습니다. 구매 전에 차량 모델 및 연식과의 호환성을 확인하십시오.

냉각 팬에 대한 일반적인 오해

신화 1:“냉각 팬은 작동을 멈췄을 때만 교체하면 됩니다.”
사실:팬 블레이드는 시간이 지남에 따라 균열이 생기거나 균형이 맞지 않아 완전한 고장 전에도 진동과 공기 흐름 감소를 유발할 수 있습니다. 정기적인 점검이 중요합니다.

신화 2:“냉각 시스템을 블리딩하면 고장난 팬을 고칠 수 있습니다.”
사실:블리딩은 공기를 제거하지만 손상되거나 마모된 팬을 수리할 수는 없습니다. 팬이 고장난 경우 교체가 유일한 영구적인 해결책입니다.

신화 3:“모든 냉각 팬은 동일합니다.”
사실:냉각 팬은 차량별로 다르며 엔진, 라디에이터 및 팬 클러치/모터 사양과 일치해야 합니다. 이 팬은 1KD-FTV, 2KD-FTV, 1GD-FTV 및 2GD-FTV 엔진이 장착된 토요타 디젤 모델에 맞춰 특별히 설계되었습니다.보관 및 유통 기한

직사광선을 피해 서늘하고 건조한 곳에 보관하십시오.

• 오염을 방지하기 위해 설치 시까지 부품을 원래 포장 상태로 보관하십시오.

• 팬 블레이드를 떨어뜨리거나 충격을 주지 마십시오. 플라스틱 또는 금속 블레이드가 균열되거나 구부러질 수 있습니다.

• 설치 후에는 차량의 유지보수 일정에 따라 정상적인 서비스 수명을 갖습니다.

• 품질 보증 및 서비스 약속

품질 보증:

모든 부품은 일관된 치수 정확도와 재료 무결성을 보장하기 위해 통제된 생산 공정 하에 제조됩니다. 각 장치는 포장 전에 다음 품질 검사를 거칩니다.
치수 검사 - 주요 장착 치수 및 블레이드 형상이 설계 사양과 비교하여 검증됩니다.

• 균형 검사 - 팬 블레이드의 균형이 제대로 잡혔는지 확인합니다.

• 표면 마감 검사 - 표면 품질과 가장자리 마감이 시각적으로 검증됩니다.

• 포장 보호:

각 엔진 냉각 팬 블레이드는 보관 및 운송 중 오염 및 물리적 손상을 방지하기 위해 개별적으로 보호 포장됩니다. 포장에는 쉬운 식별을 위한 명확한 부품 번호 라벨이 포함되어 있습니다.
서비스 약속:
