제품 기능 설명

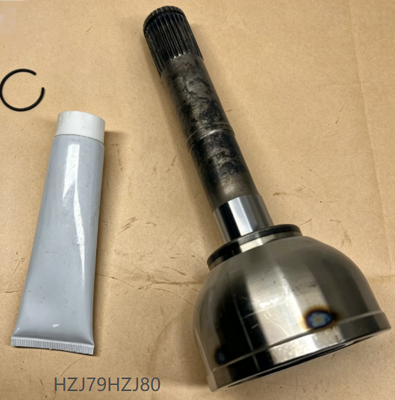

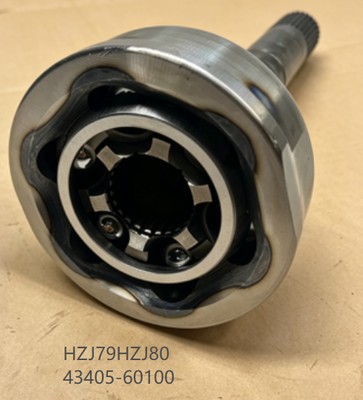

프론트 액슬 아우터 샤프트(부품 번호 43405-60100)는 토요타 랜드 크루저 70 시리즈의 프론트 액슬 및 구동계 시스템의 중요한 구성 요소입니다. 주요 기능은 프론트 디퍼렌셜에서 프론트 휠 허브로 회전 토크를 전달하여 4륜 구동 작동 시 프론트 휠로 동력을 전달하는 것입니다. 이 아우터 샤프트 어셈블리에는 아웃보드(휠) 쪽에 Birfield 등속(CV) 조인트가 통합되어 있어 샤프트가 조향 각도를 수용하면서 부드럽게 동력을 전달할 수 있습니다. 솔리드 프론트 액슬이 장착된 랜드 크루저 70 시리즈 모델의 경우, 제대로 작동하는 아우터 액슬 샤프트는 안정적인 4륜 구동 작동, 부드러운 동력 전달 및 안전한 차량 작동에 필수적입니다. 이 부품은 공장 사양에 맞춰 설계되어 올바른 장착과 안정적인 성능을 보장합니다.

DIY 진단 가이드

프론트 액슬 아우터 샤프트 교체가 필요한지 확인하는 방법:

다음과 같은 일반적인 징후를 확인하십시오:

1. 회전 시 딸깍거리는 소음금속성 딸깍거리는 소리가 날카로운 회전 시, 특히 저속에서 발생

2. 주행 중 진동바닥이나 스티어링 휠을 통해 느껴지는 진동이 속도에 따라 증가

3. 그리스 누출찢어진 CV 부트에서 휠 안쪽 펜더로 그리스가 튀어나옴

4. 프론트 휠의 과도한 유격휠을 손으로 흔들었을 때 움직임이 느껴지면 CV 조인트 마모를 나타냄

5. 최대 조향 시 조향 어려움최대 조향 시 갈리는 느낌 또는 뻑뻑한 느낌

💡 빠른 점검:차량을 평평한 곳에 놓고 스티어링 휠을 최대 조향으로 돌린 후 프론트 액슬 부트의 균열, 찢어짐 또는 그리스 누출 여부를 점검하십시오. 저속에서 좁은 원을 그리며 주행 테스트를 하고 딸깍거리는 소리가 나는지 들어보십시오. 잭으로 들어 올렸을 때 프론트 휠의 과도한 유격은 Birfield 조인트 마모를 나타낼 수 있습니다.

 제품 속성

부품 위치 및 핵심 기능

위치:프론트 액슬 아우터 샤프트는 프론트 액슬 하우징 및 스티어링 너클 어셈블리 내부에 있습니다. 프론트 디퍼렌셜 사이드 기어(내측)에서 액슬 하우징을 통해 휠 허브(외측)에 연결되는 스티어링 너클에서 나옵니다. Birfield CV 조인트는 너클 스핀들 및 오일 씰 리테이너로 둘러싸인 스티어링 너클 어셈블리 내부에 위치합니다.

연결:샤프트의 내측 끝은 스플라인을 통해 프론트 디퍼렌셜 사이드 기어와 맞물립니다. 외측 끝(CV 조인트 하우징)은 휠 허브 드라이브 플랜지 스플라인과 맞물립니다. CV 조인트는 스티어링 너클이 조향을 위해 회전하는 동안 샤프트가 회전할 수 있도록 합니다. 샤프트는 너클 스핀들 내부의 부싱에 의해 지지되며 양쪽 끝의 오일 씰로 밀봉됩니다. 드라이브 플랜지가 있는 모델(록킹 허브 없음)에서는 외부 스플라인이 드라이브 플랜지와 직접 맞물립니다.

핵심 기능:아우터 액슬 샤프트는 두 가지 중요한 기능을 수행합니다. (1) 4륜 구동 작동을 위해 프론트 디퍼렌셜에서 프론트 휠 허브로 회전 토크를 전달하고, (2) Birfield CV 조인트를 통해 일정한 속도로 동력을 전달하면서 프론트 휠이 조향될 수 있도록 합니다. CV 조인트는 진동이나 걸림 없이 다양한 조향 각도에서 부드러운 동력 전달을 가능하게 합니다. 이 샤프트는 드라이브 플랜지만 있는 애플리케이션용으로 특별히 설계되었으며, 외부 스플라인 피치가 다르기 때문에 자동 또는 수동 록킹 허브와는 작동하지 않습니다.

이 부품이 가장 중요한 경우

이 프론트 액슬 아우터 샤프트는 특히 다음과 같은 차량에 중요합니다.

• 오프로드 주행 또는 거친 지형에 사용되는 경우 - 이러한 조건은 프론트 액슬 및 CV 조인트에 높은 충격 및 관절 하중을 가합니다.

• 4WD 모드로 자주 작동하는 경우 - 프론트 액슬을 통한 지속적인 동력 전달은 샤프트 스플라인 및 CV 조인트 부품의 마모를 가속화합니다.

• 무거운 하중 또는 견인으로 주행하는 경우 - 추가 무게는 구동계에 스트레스를 증가시킵니다.

• 원래 액슬 부품이 시간이 지남에 따라 마모된 고주행 거리 차량

• 외부 스플라인이 허브 플랜지와 직접 맞물리는 드라이브 플랜지가 있는 차량

이러한 조건에서는 아우터 액슬 샤프트가 더 열심히 작동하고 마모되기 쉬우므로 안정적인 4WD 작동 및 안전을 위해 정기적인 점검과 적시 교체가 필수적입니다.

 설치 지침

일반적으로 필요한 도구:

• 소켓 렌치 세트 (미터법, 헤비 듀티)

• 토크 렌치

• 볼 조인트 분리기

• 베어링 프레스 / 드리프트 세트

• 안전 장갑 및 보안경

일반 설치 참조 (항상 차량별 서비스 설명서를 따르십시오):

중요:

• 이 절차에는 특수 도구와 경험이 필요합니다. 잘못된 설치는 구동력 상실 또는 조향 실패를 초래할 수 있습니다.

•  - 사용한 부트와 새 샤프트는 조기에 고장납니다.

• 드라이브 플랜지를 점검하십시오 마모 또는 손상 여부.

•  - 프론트 액슬 서비스 후 조향 기하학을 재설정해야 합니다.

• 단계에 대해 확실하지 않은 경우 자격을 갖춘 정비사에게 문의하십시오.

 설치 팁 및 일반적인 실수

프론트 액슬 아우터 샤프트 교체 시 실수:

❌ 잘못됨:록킹 허브와 함께 이 샤프트를 사용하려고 시도하거나 드라이브 플랜지 호환성을 확인하지 않는 경우.

✅ 올바름:

1. 드라이브 플랜지 호환성 확인 - 이 샤프트는 자동 또는 수동 록킹 허브가 아닌 드라이브 플랜지(43421-60030, 43421-60060)와만 작동합니다 .패키지 내용물

2.  - 사용한 부트와 새 샤프트는 조기에 고장납니다.드라이브 플랜지 스플라인 점검

3.  - 마모된 드라이브 플랜지 스플라인은 새 액슬 샤프트를 손상시킵니다.올바른 도구 사용

4.  - 액슬 샤프트를 망치로 두드리지 마십시오. CV 조인트와 베어링이 손상됩니다.휠 얼라인먼트 수행

5.  - 프론트 액슬 서비스 후 조향 기하학을 재설정해야 합니다.⚠️

기억하십시오:록킹 허브가 있는 차량에 이 샤프트를 설치하면 스플라인이 제대로 맞물리지 않아 4WD 기능이 상실됩니다. 패키지 내용물

프론트 액슬 아우터 샤프트 1개 (부품 번호 43405-60100). 참고: 구매 전에 차량 모델 및 구성과의 호환성을 확인하십시오.
