제품 기능 설명

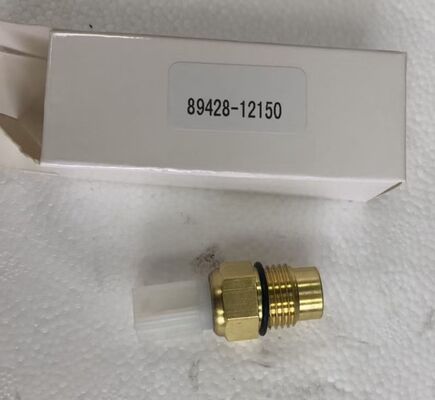

라디에이터 팬 온도 스위치(부품 번호 89428-12150)는 토요타 차량 엔진 냉각 시스템의 중요한 부품입니다. 주요 기능은 냉각수 온도를 모니터링하고 엔진이 미리 설정된 온도 임계값에 도달하면 라디에이터 냉각 팬을 자동으로 작동시키는 것입니다. 냉각수 온도가 스위치 온 지점(일반적으로 약 90°C~92°C)까지 올라가면 스위치가 전기 회로를 닫아 라디에이터 팬 릴레이에 전원을 공급하고 냉각 팬을 켭니다. 온도가 스위치 오프 지점(일반적으로 약 85°C~87°C)까지 떨어지면 스위치가 회로를 열어 팬을 끕니다. 이 자동 작동은 최적의 엔진 작동 온도를 유지하고 과열을 방지하며 효율적인 연료 연소를 보장합니다. 이 스위치는 M16 x 1.5 나사산과 흰색 사각형 커넥터가 있는 단극 상시 닫힘 접점 유형입니다.

라디에이터 팬 온도 스위치 고장의 일반적인 증상

다음 증상 중 하나라도 경험하고 있다면 라디에이터 팬 온도 스위치가 고장났을 수 있으며 교체가 필요합니다:

• 공회전 또는 저속 시 엔진 과열: 차량이 정지해 있거나 저속으로 주행할 때 온도 게이지가 정상 범위를 벗어나 올라가지만, 고속으로 주행하면 정상으로 돌아옵니다. 이는 필요할 때 팬이 작동하지 않음을 나타냅니다.

• 라디에이터 팬이 계속 작동: 엔진이 차가울 때도 냉각 팬이 항상 켜져 있습니다. 이는 스위치가 닫힌 위치에 고착되었음을 나타냅니다.

• 라디에이터 팬이 전혀 작동하지 않음: 온도 게이지가 위험할 정도로 높이 올라가지만 팬이 전혀 켜지지 않습니다. 이는 스위치가 열린 위치에서 고장났음을 나타냅니다.

• 온도 게이지의 비정상적인 변동: 냉각수 온도 게이지가 빠르거나 불규칙하게 흔들리며, 이는 팬 작동의 불일치를 시사합니다.

• 냉각 팬 퓨즈 끊김: 팬 회로 퓨즈가 반복적으로 끊어지며, 이는 스위치 단락으로 인해 발생할 수 있습니다.

• 저속 시 에어컨 성능 저하: 콘덴서를 통한 공기 흐름 부족으로 인해 차량이 정지해 있을 때 에어컨이 덜 효과적입니다.

점검을 통해 이러한 증상을 확인했다면 라디에이터 팬 온도 스위치를 교체하는 것이 권장되는 해결책입니다.

고장난 라디에이터 팬 온도 스위치 진단 방법

교체품을 구매하기 전에 라디에이터 팬 온도 스위치가 문제인지 확인하기 위해 다음의 간단한 점검을 수행하십시오:

• 육안 검사: 라디에이터 또는 서모스탯 하우징에서 스위치를 찾으십시오. 나사산 주변의 냉각수 누출, 커넥터의 부식 또는 배선 손상 여부를 검사하십시오.

• 팬 작동 테스트: 엔진을 시동하고 작동 온도에 도달할 때까지 공회전시키십시오. 온도 게이지가 정상 범위에 도달했을 때 라디에이터 팬이 작동하는지 관찰하십시오. 작동하지 않으면 스위치가 고장났을 수 있습니다.

• 연속성 테스트: 스위치 커넥터를 분리하고 멀티미터를 사용하여 스위치 단자 간의 연속성을 확인하십시오. 실온(차가울 때)에서는 스위치가 연속성을 보여야 합니다(상시 닫힘). 스위치 오프 온도까지 가열하면 연속성이 끊어져야 합니다.

• 점퍼 와이어 테스트: 점화 장치를 켠 상태에서 스위치 커넥터를 분리하고 단자를 점퍼하십시오. 팬이 작동하면 회로와 릴레이가 정상이며 스위치가 문제일 가능성이 높습니다.

제품 속성

부품 위치 및 핵심 기능

위치: 라디에이터 팬 온도 스위치는 일반적으로 라디에이터 또는 서모스탯 하우징에 장착되며, 나사산 프로브가 냉각수 흐름 속으로 확장됩니다. 엔진에서 나오거나 라디에이터로 들어가는 냉각수 온도를 정확하게 감지할 수 있는 지점에 위치합니다.

연결: 스위치는 단일 핀 커넥터(흰색, 사각형 모양)를 통해 차량의 전기 시스템에 연결됩니다. 스위치는 M16 x 1.5 나사산으로 냉각수 통로에 나사로 고정됩니다. 냉각수가 스위치 온 온도에 도달하면 내부 접점이 닫혀 팬 릴레이 회로를 완성합니다. 장착 지점에서 냉각수 누출을 방지하기 위해 밀봉 와셔 또는 개스킷이 사용됩니다.

핵심 기능: 라디에이터 팬 온도 스위치는 엔진 냉각 팬 작동의 기본 제어 역할을 합니다. 냉각수 온도를 지속적으로 모니터링하고 팬 릴레이에 온/오프 신호를 제공합니다. 이 자동 작동은 팬이 필요할 때만 작동하도록 하여 최적의 엔진 온도를 유지하는 동시에 전기 전력을 소모하고 소음을 증가시킬 수 있는 불필요한 팬 작동을 최소화합니다. 이 스위치는 상시 닫힘 접점 원리로 작동하며, 온도가 스위치 오프 지점까지 떨어지면 회로를 엽니다.

패키지 내용물

1 x 라디에이터 팬 온도 스위치 (부품 번호 89428-12150). 참고: 밀봉 와셔, 전기 커넥터 및 장착 하드웨어는 명시되지 않은 경우 포함되지 않습니다. 구매 전 차량 모델 및 연식과의 호환성을 확인하십시오.

단계별 설치 가이드

이 설치 가이드는 라디에이터 팬 온도 스위치를 자신 있게 교체할 수 있도록 설계되었습니다. 시작하기 전에 엔진이 완전히 식었고 차량이 평평한 지면에 주차되었는지 확인하십시오. 다음 도구가 필요합니다: 17mm 스패너, 멀티미터, 냉각수.

1단계: 엔진이 완전히 식었는지 확인하십시오. 스위치 아래에 용기를 놓아 배출될 수 있는 냉각수를 받으십시오.

2단계: 해제 탭을 눌러 스위치에서 전기 커넥터를 분리하십시오.

3단계: 17mm 스패너를 사용하여 기존 스위치를 제거하십시오. 시계 반대 방향으로 돌려 푸십시오.

4단계: 라디에이터 또는 서모스탯 하우징의 장착 나사산을 청소하십시오. 밀봉 표면에 손상 여부를 검사하십시오.

5단계: 새 밀봉 와셔와 함께 새 스위치를 설치하십시오. 단단히 조이지만 과도하게 조이지 마십시오.

6단계: 딸깍 소리가 날 때까지 전기 커넥터를 다시 연결하십시오. 올바른 냉각수 혼합물로 냉각 시스템을 보충하십시오. 시스템에서 공기를 빼내십시오.

중요 단계: 엔진을 시동하고 작동 온도에 도달할 때까지 공회전시키십시오. 온도 게이지가 정상 범위에 도달했을 때 라디에이터 팬이 작동하는지 관찰하십시오. 스위치 주변의 냉각수 누출을 확인하십시오.

전문가 팁: 스위치를 교체할 때는 항상 새 밀봉 와셔를 사용하십시오. 커넥터 단자를 청소하고 부식을 방지하기 위해 유전체 그리스를 바르십시오. 팬이 여전히 작동하지 않으면 팬 릴레이와 퓨즈를 확인하십시오.

라디에이터 팬 스위치에 대한 일반적인 오해

신화 1: 팬 스위치와 냉각수 온도 센서는 같은 것입니다.
사실: 팬 스위치는 라디에이터 팬 작동을 제어하며 일반적으로 단일 핀 온/오프 스위치입니다. 냉각수 온도 센서(ECT)는 연료 분사 및 게이지 작동을 위해 ECM에 온도 데이터를 보내며 일반적으로 2핀 센서입니다. 이들은 다른 기능을 가진 별개의 부품입니다.

신화 2: 팬이 작동하면 스위치가 정상입니다.
사실: 스위치가 닫힌 위치에서 고장 나면 팬이 계속 작동할 수 있습니다. 이는 배터리 전력을 소모하고 다른 냉각 시스템 문제를 가릴 수 있습니다. 스위치는 열림 및 닫힘 작동 모두에 대해 테스트해야 합니다.

신화 3: 어떤 온도 스위치든 작동합니다.
사실: 온도 스위치는 차량별로 다르며 나사산 크기, 커넥터 유형 및 작동 온도 범위와 일치해야 합니다. 이 스위치는 M16 x 1.5 나사산과 87°C~92°C 범위의 호환되는 토요타 애플리케이션용으로 특별히 설계되었습니다.

품질 보증 및 서비스 약속

품질 보증:
모든 부품은 제어된 생산 공정 하에 제조되어 일관된 치수 정확도와 재료 무결성을 보장합니다. 각 장치는 포장 전에 다음 품질 검사를 거칩니다:

• 치수 검사 – 나사산 크기, 커넥터 유형 및 본체 치수가 설계 사양과 일치하는지 확인

• 스위칭 테스트 – 작동 및 비활성화 온도를 테스트

• 밀봉 무결성 확인 – 밀봉 무결성을 확인

• 표면 마감 검사 – 표면 품질 및 부식 방지 기능을 육안으로 확인

포장 보호:
각 온도 스위치는 보관 및 운송 중 오염 및 물리적 손상을 방지하기 위해 개별적으로 보호 포장됩니다. 포장에는 쉽게 식별할 수 있도록 명확한 부품 번호 라벨이 포함되어 있습니다.
