제품 기능 설명

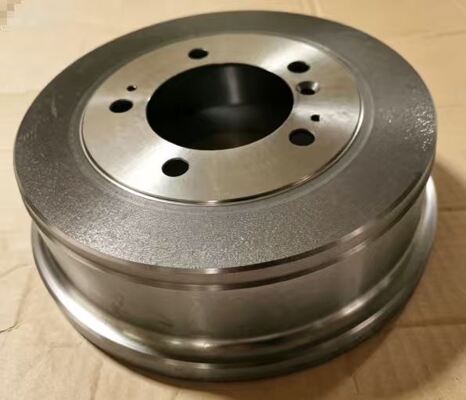

후방 브레이크 드럼 서브 어셈블리(부품 번호 4243160250)는 Toyota Land Cruiser 70 시리즈의 후방 드럼 브레이크 시스템의 중요한 구성 요소입니다. 주요 기능은 브레이크 슈를 수용하고 슈가 눌러 차량 속도를 늦추고 정지시키는 회전 마찰 표면을 제공하는 것입니다. 브레이크 페달을 밟으면 유압이 브레이크 슈를 바깥쪽으로 밀어 드럼의 내부 표면에 닿게 합니다. 신발과 드럼 사이에 발생하는 마찰로 인해 바퀴가 감속되어 차량이 속도를 늦추고 정지할 수 있습니다.. Land Cruiser 70 시리즈 모델의 경우 모든 주행 조건에서 안정적인 제동 성능, 주차 브레이크 기능 및 안전한 정지를 위해서는 제대로 작동하는 후방 브레이크 드럼이 필수적입니다.

고장난 브레이크 드럼의 일반적인 증상

다음과 같은 증상이 나타나면 뒷 브레이크 드럼에 문제가 있거나 교체가 필요할 수 있습니다.

• 제동 시 삐걱거리거나 갈리는 소음:제동할 때, 특히 정지가 끝날 때 지속적으로 삐걱거리거나 금속이 갈리는 소리가 들립니다. 이는 마찰 표면이 마모되었거나 신발이 윤이 났다는 의미입니다.

• 맥동 또는 진동 브레이크 페달:제동 중에 페달이 진동하거나 진동합니다. 이는 드럼 왜곡 또는 두께 변화를 나타냅니다.

• 소프트 또는 싱킹 브레이크 페달:압력을 유지하면 페달이 해면처럼 느껴지거나 천천히 가라앉습니다. 이는 유압 문제 또는 드럼 마모를 나타낼 수 있습니다.

• 브레이크를 한쪽으로 당김:제동 중에 차량이 한쪽으로 쏠립니다. 이는 고르지 않은 드럼 마모 또는 고착 휠 실린더로 인해 발생할 수 있습니다.

• 과도한 주차 브레이크 이동:핸드브레이크 레버를 작동하려면 평소보다 더 많은 이동이 필요합니다. 이는 드럼 마모로 인해 슈와 드럼 사이의 간격이 증가했음을 나타냅니다.

• 드럼 표면에 눈에 띄는 균열이나 깊은 홈이 있음:검사 결과 마찰 표면에 균열, 깊은 흠집 또는 열 변색이 발견되었습니다.

점검을 통해 이러한 증상을 확인한 경우 브레이크 드럼을 교체하는 것이 좋습니다.

결함이 있는 브레이크 드럼을 진단하는 방법

교체품을 구매하기 전에 다음과 같은 간단한 점검을 수행하여 브레이크 드럼에 문제가 있는지 확인하십시오.

• 육안 검사:휠과 드럼(접근 가능한 경우)을 제거하여 내부 마찰 표면에 깊은 홈, 열 변색, 균열 또는 가장자리의 과도한 능선이 있는지 검사합니다. 브레이크 분진 축적 및 신발 오염 확인.

• 측정 확인:브레이크 드럼 게이지나 캘리퍼를 사용하여 여러 지점의 내경을 측정합니다. 최대 마모 사양과 비교하십시오. 드럼이 서비스 한도를 초과했거나 원형이 크게 벗어난 경우 교체가 필요합니다.

• 도로 테스트:적당한 속도로 주행하고 브레이크를 확실하게 밟으십시오. 맥동, 소음 또는 당김이 있는지 확인하십시오. 드럼 관련 문제는 일반적으로 특히 제동 중 소음이나 진동으로 나타납니다.

• 주차 브레이크 테스트:주차 브레이크를 걸고 레버 이동을 확인합니다. 과도한 이동 또는 약한 고정력은 드럼 마모 또는 슈 조정 문제를 나타냅니다..

제품 속성

참고:

• 이 브레이크 드럼은 Toyota Land Cruiser 70 시리즈 애플리케이션용으로 확인되었습니다..

• 구매하기 전에 항상 VIN을 통해 부속품을 확인하십시오.

패키지 내용

1 x 후방 브레이크 드럼(부품 번호 4243160250). 참고: 명시되지 않는 한 브레이크 슈, 휠 실린더, 장착 하드웨어 및 브레이크 윤활유는 포함되지 않습니다. 구매 전 차량 모델과의 호환성을 확인하시기 바랍니다.

DIY 또는 전문 설치?

이 교체는 다음과 같은 경우 DIY에 적합합니다.

• 유사한 차량의 드럼 브레이크를 정비한 경험이 있습니다.

• 브레이크 드럼 게이지, 토크 렌치, 잭 스탠드, 브레이크 클리너 및 브레이크 스프링 도구를 이용할 수 있습니다.

• 평지에서 차량을 안전하게 들어올리고 지지할 수 있습니다.

다음과 같은 경우 전문적인 설치를 권장합니다.

• 드럼 브레이크 조립 및 조정 절차에 익숙하지 않습니다.

• 브레이크 스프링 제거 및 설치를 위한 적절한 도구가 부족합니다.

• 휠 실린더가 방해를 받으면 브레이크 슈를 조정하거나 유압 시스템을 빼내는 데 자신이 없습니다.

메모:잘못 설치하면 브레이크 고장 및 안전 문제가 발생할 수 있습니다. 설치 후에는 브레이크 슈를 적절하게 조정하고 주차 브레이크가 올바르게 작동하는지 점검해야 합니다. 조정 및 침구에 대한 차량별 절차를 따르십시오.

단계별 설치 가이드

이 설치 안내서는 후방 브레이크 드럼을 자신있게 교체하는 데 도움이 되도록 설계되었습니다. 출발하기 전에 차량이 엔진을 끄고 평지에 주차되어 있는지 확인하십시오. 브레이크 드럼 게이지, 토크 렌치, 잭 스탠드, 브레이크 클리너, 브레이크 스프링 도구, 고무 망치 등의 도구가 필요합니다.

1단계:차량 후면을 들어올려 잭 스탠드에 고정합니다. 바퀴를 제거하십시오.

2단계:주차 브레이크를 해제하십시오. 드럼 고정 나사 또는 클립(장착된 경우)을 제거합니다. 드럼이 액슬 허브에 고착된 경우 침투성 오일을 바르고 고무망치로 가볍게 두드려 풀어줍니다.

3단계:오래된 드럼을 제거하세요. 브레이크 슈, 휠 실린더, 스프링에 마모 또는 누출이 있는지 검사하십시오. 브레이크 클리너를 사용하여 백킹 플레이트와 액슬 허브 표면을 청소합니다.

4단계:모든 녹과 스케일을 제거하려면 와이어 브러시로 허브 표면을 철저히 청소하십시오. 녹이 얇아도 런아웃이 발생합니다.

5단계:브레이크 클리너와 보푸라기가 없는 수건으로 새 드럼을 청소하여 보호 오일 코팅을 제거합니다. 액슬 허브에 드럼을 장착합니다.

6단계:드럼 고정 나사 또는 클립을 다시 설치하십시오. 약간의 끌림으로 드럼이 회전할 수 있을 때까지 백킹 플레이트 액세스 구멍을 통해 브레이크 슈를 조정하십시오.

중요한 단계:설치 후 도로에서 주행하기 전에 저속에서 브레이크를 테스트하십시오. 주차 브레이크 작동을 점검하십시오. 신발을 새 드럼 표면에 안착시키기 위해 몇 차례 적당한 정지를 수행하십시오.

전문가 팁:브레이크 드럼을 교체할 때 브레이크 슈와 휠 실린더의 마모나 누출 여부를 검사하십시오. 항상 신발을 세트로 교체하십시오. 최종 조립 전에 다이얼 표시기로 드럼 런아웃을 확인하십시오.

브레이크 드럼에 대한 일반적인 오해

신화 1:브레이크 드럼은 무기한으로 표면을 재포장할 수 있습니다.
사실:브레이크 드럼에는 최대 보어 직경이 표시되어 있습니다(이 애플리케이션의 경우 297mm). 드럼이 이 한계에 도달하면 안전하게 표면을 다시 덮을 수 없으므로 교체해야 합니다.

신화 2:드럼 브레이크는 정기적인 조정이 필요하지 않습니다.
사실:드럼 브레이크는 신발이 마모됨에 따라 주기적인 조정이 필요합니다. 자체 조정 메커니즘이 존재하지만 특히 후진이 자주 발생하지 않는 차량의 경우 완전히 보상하지 못할 수 있습니다. 과도한 주차 브레이크 이동은 조정이 필요함을 나타냅니다.

신화 3:마모된 드럼만 교체하면 됩니다.
사실:동일한 차축의 브레이크 드럼은 한 쌍으로 교체하여 제동력의 균형을 유지해야 합니다. 드럼 하나만 교체하면 브레이크 풀이 발생하고 제동 성능이 고르지 않을 수 있습니다.

일반적인 고객 우려 사항 및 솔루션

우리는 후방 브레이크 드럼을 구입하면 의문과 우려가 생길 수 있다는 것을 이해합니다. 고객이 직면하는 가장 일반적인 문제를 해결하는 방법은 다음과 같습니다.

"이 브레이크 드럼이 내 차량에 맞는지 어떻게 알 수 있나요?"– 이 후방 브레이크 드럼은 Toyota Land Cruiser 70 시리즈 모델에 적합합니다. 주문하기 전에 차량의 모델과 연도를 확인하십시오. 부품 번호 4243160250은 가장 신뢰할 수 있는 식별자입니다..

"설치했는데도 브레이크에서 여전히 소음이 나면 어떻게 되나요?"– 설치 후 소음이 발생하는 것은 브레이크 슈가 제대로 조정되지 않았거나 마모되었음을 의미할 수 있습니다. 신발 상태 및 조정을 확인하십시오. 소음이 계속되면 휠 실린더와 스프링을 검사하십시오.

“슈즈를 교체하지 않고 브레이크 드럼만 교체할 수 있나요?”– 브레이크 슈도 동시에 교체하는 것이 좋습니다. 오래된 신발을 새 드럼에 재사용하면 접촉이 고르지 않고 제동 성능이 저하되며 소음이 발생할 수 있습니다.

애프터 서비스 및 보증

이 제품은 당사의 품질 보증 대상입니다. 부속품이나 품질에 관해 질문이나 문제가 있는 경우 당사에 연락하시면 24시간 이내에 답변해 드리겠습니다.
