제품 기능 설명

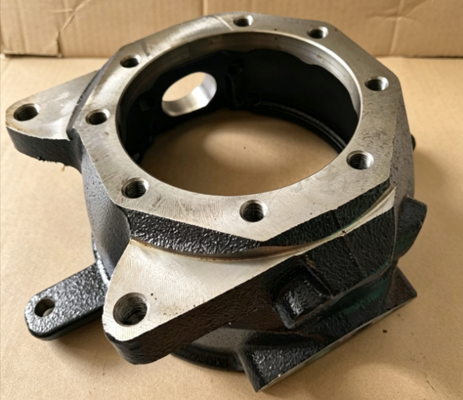

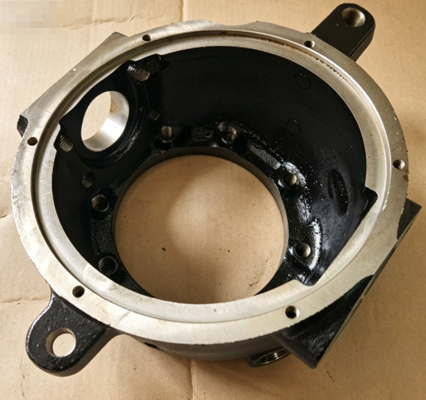

스티어링 너클(RH의 경우 부품 번호 43211-60111 / LH의 경우 43212-60111)은 Toyota Land Cruiser 70 시리즈의 프론트 액슬 및 스티어링 시스템의 중요한 구조적 구성 요소입니다. 주요 기능은 스티어링 회전을 위한 피봇 포인트를 제공하면서 앞바퀴 허브와 브레이크 어셈블리를 지지하는 것입니다. 너클은 휠 허브를 스티어링 링키지 및 서스펜션 구성 요소에 연결하여 코너링 중 차량 중량의 수직 하중과 측면 힘을 모두 지탱합니다. 견고한 프론트 액슬이 장착된 Land Cruiser 70 시리즈 모델의 경우 정확한 조향 제어, 안정적인 핸들링 및 안전한 차량 작동을 위해서는 제대로 작동하는 조향 너클이 필수적입니다. 이 구성 요소는 공장 사양에 맞게 설계되어 적절한 장착과 안정적인 성능을 보장합니다.

스티어링 너클 고장의 일반적인 증상

다음과 같은 증상이 나타나면 스티어링 너클에 결함이 있거나 교체가 필요할 수 있습니다.

• 과도한 스티어링 유격 또는 느슨함:스티어링 휠이 반응하기 전에 과도한 유격이 발생합니다. 이는 너클 베어링이나 킹핀 부싱이 마모되었음을 나타냅니다.

• 회전할 때 덜거덕거리거나 터지는 소음:핸들을 운전하거나 범프를 통과할 때 금속성 부딪히는 소리 또는 펑 소리가 납니다. 이는 너클 부품이 마모되었거나 장착이 느슨함을 나타냅니다.

• 고르지 않거나 불규칙한 타이어 마모:앞 타이어에 고르지 않은 마모 패턴, 특히 컵핑 또는 부채꼴 모양이 나타납니다. 이는 너클 또는 정렬 문제를 나타냅니다.

• 스티어링의 방황 또는 불량한 복귀성:차량이 직선 도로에서 헤매거나 스티어링이 제대로 중앙으로 돌아오지 않는 경우 – 이는 너클이 눌리거나 마모되었음을 나타냅니다.

• 너클에 눈에 보이는 손상이나 균열이 있습니다.검사 결과 너클 본체에 균열, 깊은 녹 또는 충격 손상이 발견되었습니다. 이는 구조적 손상을 나타냅니다.

• 너클 부분에서 그리스 누출:너클 또는 스위블 하우징 주변에 보이는 그리스 - 이는 씰이 마모되었거나 구성 요소가 손상되었음을 나타냅니다.

점검을 통해 이러한 증상이 확인되었다면 스티어링 너클을 교체하는 것이 좋습니다.

결함이 있는 스티어링 너클을 진단하는 방법

교체품을 구매하기 전에 다음과 같은 간단한 점검을 수행하여 스티어링 너클에 문제가 있는지 확인하십시오.

• 육안 검사:휠을 제거하고 차량을 안전하게 지지한 상태에서 너클에 균열, 깊은 녹, 충격 손상 또는 스위블 하우징 주변의 그리스 누출이 있는지 검사하십시오.

• 스티어링 플레이 테스트:앞바퀴가 지면에 닿은 상태에서 조수에게 조향 휠을 약간 왼쪽과 오른쪽으로 돌리면서 너클과 조향 연결을 관찰하도록 합니다. 휠이 반응하기 전 과도한 움직임은 마모를 나타냅니다.

• 잭 테스트:앞차축을 올리고 스탠드에 지지합니다. 타이어의 위쪽과 아래쪽을 잡고 흔들어 보십시오. 과도한 움직임은 너클 베어링이나 킹핀 부싱이 마모되었음을 나타낼 수 있습니다.

• 도로 테스트:저속으로 운전하고 8자 모양으로 회전합니다. 프런트 엔드에서 쿵쿵거리는 소리나 터지는 소리를 들어보세요. 스티어링이 흔들리거나 복귀 가능성이 좋지 않은지 확인하십시오.

이 부분이 가장 중요한 경우

이 스티어링 너클은 다음과 같은 차량에 특히 중요합니다.

• 오프로드 주행이나 거친 지형에 사용됩니다. 이러한 조건에서는 프론트 액슬과 스티어링 구성 요소에 큰 충격 부하가 가해집니다.

• 무거운 짐을 싣거나 견인하면서 작동 - 무게가 추가되면 너클과 스티어링 시스템에 가해지는 스트레스가 증가합니다.

• 도로 상태가 좋지 않은 지역에서 주행 - 움푹 들어간 곳과 거친 표면으로 인해 너클 부품의 마모가 가속화됩니다.

• 원래 너클 부품이 시간이 지남에 따라 마모된 고연비 차량

이러한 조건에서 스티어링 너클은 더 열심히 작동하고 마모되기 쉬우므로 안정적인 스티어링과 안전을 위해서는 정기적인 검사와 적시 교체가 필수적입니다.

제품 속성

설치 지침

일반적으로 필요한 도구:

• 소켓 렌치 세트(미터법, 고강도)

• 토크 렌치

• 볼 조인트 분리기

• 베어링 프레스/드리프트 세트

• 안전 장갑 및 눈 보호구

일반 설치 참조(항상 차량별 서비스 매뉴얼을 따르십시오):

중요한:

• 이 절차에는 전문적인 도구와 경험이 필요합니다.잘못 설치하면 조향 오류가 발생할 수 있습니다.

• 항상 휠 베어링과 씰을 교체하십시오.새 너클을 설치할 때.

• 휠 얼라이먼트 점검 및 조정설치 후.

• 어떤 단계에서든 확실하지 않은 경우 자격을 갖춘 정비사에게 문의하세요.

패키지 내용

• 1 × 스티어링 너클(오른손 43211-60111 또는 왼손 43212-60111)

• 부품 번호 라벨이 있는 보호 포장

메모:휠 베어링, 씰 및 장착 하드웨어는 포함되어 있지 않습니다. 필요에 따라 별도로 주문하세요.

검사 및 유지 관리 권장 사항

스티어링 너클은 프론트 액슬 정비 중에 검사해야 합니다.균열, 손상 또는 비정상적인 조향 동작의 징후는 검사 또는 교체가 필요함을 나타냅니다.

너클 교체가 필요할 수 있다는 일반적인 지표:

검사 체크리스트:

• 너클 하우징에 균열, 부식 또는 손상이 있는지 검사하십시오.

• 휠 베어링 유격과 상태를 점검하십시오.

• 스핀들과 부싱 마모를 검사합니다.

• 스티어링 부품에 유격이나 손상이 있는지 확인하십시오.

유지 관리 팁:

• 새 너클을 설치할 때 휠 베어링과 씰을 교체하십시오.

• 너클 교체 후 휠 얼라인먼트를 실시합니다.

• 베어링 서비스 중에 스핀들 부싱을 검사하십시오.

교체 후에도 여전히 문제가 있습니까?

스티어링 너클을 교체했지만 여전히 문제가 있습니까? 다음을 확인하세요:

1. 차량이 ABS가 아닌 것으로 확인되었습니까?– ABS 차량에 설치하면 장착 문제가 발생합니다.

2. 휠 베어링을 교체했습니까?– 새 너클의 오래된 베어링이 조기에 파손될 수 있습니다.

3. 스핀들 부싱을 검사했습니까?– 마모된 부싱으로 인해 스티어링 유격이 발생함

4. 휠 얼라인먼트를 하였나요?– 너클 교체 후 스티어링 형상을 재설정해야 함

5. 모든 패스너의 토크가 올바르게 조여졌습니까?– 부적절한 토크로 인해 구성품이 헐거워지고 안전 위험이 발생합니다.

6. 타이 로드나 드래그 링크가 마모되었습니까?– 스티어링 부품이 마모되면 방황이 발생합니다.

7. 휠 베어링 예압이 정확합니까?– 잘못된 예압으로 인해 소음 및 조기 고장 발생

품질 보증 및 서비스 약속

품질 보증:
모든 구성 요소는 일관된 치수 정확성과 재료 무결성을 보장하기 위해 통제된 생산 공정에 따라 제조됩니다. 각 제품은 포장하기 전에 다음과 같은 품질 검사를 거칩니다.

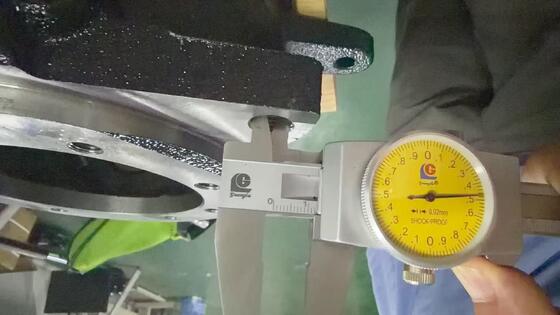

• 치수 검사 - 중요한 장착 지점, 스핀들 치수 및 베어링 시트가 설계 사양에 따라 검증됩니다.

• 재료 검증 – 강철 경도 및 야금 테스트를 거쳤습니다.

• 표면 마감 검사 - 표면 품질 및 나사 상태를 육안으로 확인합니다.

• 포장 검사 – 각 장치는 보호 포장으로 밀봉됩니다.

포장 보호:
각 스티어링 너클은 보관 및 운송 중 오염과 물리적 손상을 방지하기 위해 보호 포장에 개별적으로 밀봉되어 있습니다. 포장에는 쉽게 식별할 수 있도록 명확한 부품 번호 라벨이 포함되어 있습니다.

서비스 약속:

관련 제품 추천

스티어링 너클을 교체할 때 다음과 같은 관련 부품을 동시에 점검하고 교체를 고려하는 것이 좋습니다.
