제품 기능 설명

엔진 냉각액 온도 센서 (부품 번호 89422-33030) 는 토요타 또는 렉서스 차량의 엔진 관리 시스템의 중요한 구성 요소입니다.그것의 주요 기능은 엔진 냉각 액체의 온도를 측정하고 변수 저항 신호를 통해 엔진 제어 장치 (ECU) 에이 데이터를 전송하는 것입니다.센서는 음 온도 계수 (NTC) 열역을 사용 합니다. 냉각 액체의 온도가 상승 할수록 저항이 감소한다는 것을 의미합니다.ECU는 이 신호를 사용하여 연료 주입량과 타이밍, 점화 타이밍 및 냉각 팬 활성화 등 중요한 매개 변수를 계산합니다.호환 가능한 토요타와 렉서스 차량의 경우, 제대로 작동하는 냉각수 온도 센서는 냉동 시작 성능, 연료 효율성 및 전체 엔진 신뢰성 등에 필수적입니다.

DIY 진단 가이드

냉각물 온도 센서가 교체되어야하는지 어떻게 알 수 있습니까:

이런 흔한 징후들을 찾아보세요.

1. 엔진 검사등 (P0115-P0118)냉각 용액 온도 회로와 관련된 코드

2. 차가운 상태에서 시작하기 힘들다ECU에서 잘못된 온도 신호가 수신됩니다.

3. 열악한 연료 경제- 잘못된 온도 데이터로 인한 잘못된 연료 혼합

4. 냉각 팬은 끊임없이 작동하거나 전혀 작동하지 않습니다.센서 신호에 영향을 받는 팬 작동

5. 온도 측정기 고장부지런하거나 작동하지 않는 가이브

∙빠른 검사:부식이나 손상을 감지 커넥터를 확인합니다. 스캔 도구는 실시간 냉각 액체 온도 데이터를 읽고 실제 엔진 온도와 비교 할 수 있습니다.센서가 고장난 것 같습니다.부식 또는 점프 판독을 위해 센서를 검사하고 발견 경우 교체.

제품 속성

컴포넌트 위치 및 핵심 기능

위치:엔진 냉각액 온도 센서는 엔진의 냉각액 통로, 일반적으로 실린더 헤드 또는 물 출구 하우징에 스레드됩니다. 많은 토요타 V6 엔진에서,그것은 왼쪽 엔진 끝에 공기 필터 하우스의 아래에 위치하고 있습니다4 실린더 모델에서, 그것은 실린더 헤드의 왼쪽 끝에 있습니다.

연결:센서는 M12 x 1.5 스레드를 통해 냉각 용액 통로로 스레드를. 그것은 2 핀 전기 커넥터를 통해 엔진 전선 배열에 연결됩니다. 봉쇄 가스켓 (부품 번호 90430-12005) 는 장착 지점에서 냉각 액체의 누출을 방지하기 위해 사용됩니다..

핵심 기능:냉각액 온도 센서는 엔진 관리 시스템의 주요 온도 피드백 장치로 사용됩니다.그것은 지속적으로 냉각 액체의 온도를 모니터링하고 온도와 반대로 변하는 ECU에 저항 신호를 제공합니다 (NTC 유형)ECU는 이 신호를 사용하여 냉동 및 따뜻한 작동을 위한 연료 주입량과 타이밍을 조정하고, 점화 타이밍을 제어하고, 냉각 팬의 활성화를 관리합니다.정확한 온도 신호가 없으면 ECU는 미리 설정된 값으로 기본 설정되어 운전 문제와 연료 소비 증가로 발생합니다.

 설치 지침

일반적으로 필요한 도구:

• 소켓 랭치 세트 (메트릭, 19mm)

• 냉각용 배수판

• 토크 스위치

• 안전 장갑 및 눈 보호

일반 설치 참조 (항상 차량별 서비스 설명서를 따르십시오):

중요:

• 엔진이 완전히 시원하다는 것을 확인냉각 시스템에 작업하기 전에

• 새 밀폐/오 링을 사용하세요● 오래된 밀봉물 은 누출 될 수 있다.

• 센서를 올바르게 톱치● 지나치게 단단히 묶으면 실이 손상 될 수 있습니다.

• 냉각 시스템에서 피를 흘려에어 포켓을 제거하기 위해 재충전 후.

• 어떤 단계 에 대해 확신 이 없는 경우, 자격 을 갖춘 기계장관 에게 문의 하십시오.

설치 팁 과 일반 실수

냉각수 온도 센서를 교체 할 때 발생하는 오류:

∙틀렸어냉각액을 배출하지 못하거나 센서를 엔진 블록에 너무 단단히 묶어 놓습니다.

✅맞습니다.

1. 항상 냉각액을 먼저 배출합니다.센서가 제거되면 냉각액이 흘립니다.

2. 새 봉지를 사용하세요∙ 낡은 밀봉 은 냉각물 누출 을 유발 한다.

3. 토크가 제대로● 지나치게 꽉 막으면 엔진 블록의 가닥이 손상 될 수 있습니다.

4. 명확한 오류 코드설치 후 스캔 도구를 사용하여 코드를 삭제하고 새로운 코드가 나타나지 않았는지 확인합니다.

5. 냉각 시스템에서 피를 흘려공기 주머니는 센서 측정과 냉각 성능에 영향을 미칩니다..

️️기억하세요:적절 히 밀폐 되지 않은 온도 센서는 냉각액이 누출되어 과열을 일으킬 수 있습니다. 항상 새 밀폐와 토크를 사양에 따라 사용 합니다.

패키지 내용

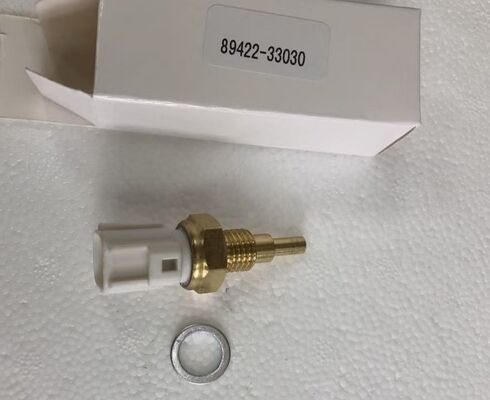

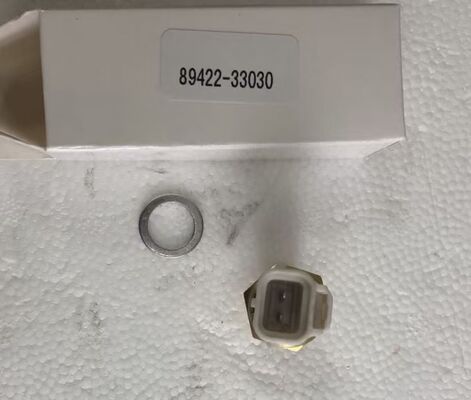

1 x 엔진 냉각 액체 온도 센서 (부품 번호 89422-33030) 가스켓과 함께. 참고: 전기 커넥터 및 장착 하드웨어는 명시되지 않는 한 포함되어 있지 않습니다.구매하기 전에 차량의 모델과 엔진에 호환성을 확인하시기 바랍니다..

냉각물 온도 센서 에 대한 일반적인 오해

신화 1:냉각수 온도 센서와 라디에이터 팬 스위치는 같은 부품입니다.
사실:이들은 서로 다른 기능을 가진 별도의 구성 요소입니다. 냉각 액체 온도 센서 (89422-33030) 는 연료 주입 및 타이밍 제어를 위해 온도 데이터를 ECU로 전송하는 2 핀 센서입니다.라디에이터 팬 스위치는 일반적으로 냉각 팬을 직접 제어하는 1 핀 스위치입니다그들은 서로 가까이 있지만 다른 목적을 가지고 있습니다.

신화 2:고장난 냉각수 온도 센서는 항상 즉시 체크 엔진 라이트를 작동시킵니다.
사실:단절적인 센서 장애는 오류가 일관되게 될 때까지 코드를 설정할 수 없습니다.많은 운전자는 센서가 완전히 고장 난 때까지 경고등 없이 냉동 시작 문제 또는 열악한 연료 경제를 경험.

신화 3:모든 냉각수 온도 센서가 작동합니다.
사실:냉각액 온도 센서는 엔진에 특이하며 저항 곡선 (NTC 특성), 스레드 크기와 커넥터 유형에 일치해야합니다.이 센서는 2핀 직사각형 커넥터와 M12 x 1와 호환되는 토요타와 렉서스 애플리케이션을 위해 특별히 설계되었습니다.5 실.

대체 후에도 문제 가 있습니까?

냉각수 온도 센서를 교체했지만 여전히 문제가 있나요?

1. 고장 코드가 제거되었나요?- 오래된 코드들은 스캔 도구로 삭제될 때까지 계속될 수 있습니다.

2. 커넥터가 완전히 연결됐나요?∙ 느슨 한 연결 은 간헐적 인 고장 을 유발 한다

3. 전선 배열이 손상되지 않았나요?● 자르고, 긁거나, 썩지 않는지 확인하십시오

4. 냉각 시스템이 피가 흘렀어?공기 주머니가 센서 판독에 영향을 미치기

5. 냉각액 수준이 맞나요?낮은 냉각 액체는 센서 성능에 영향을 미칩니다.

6. 온도 조절기가 작동하고 있나요?∙ 고정 된 온도 조절 장치 는 냉각 용액 온도 에 영향 을 미칩니다

7. ECU가 작동하고 있나요?결함 이 있는 ECU 는 센서 관련 증상 을 유발 할 수 있다

판매 후 서비스 및 보증

이 제품은 우리의 품질 보장에 의해 적용됩니다. 설치 또는 품질에 관한 질문이 있거나 문제가있는 경우, 저희에게 연락하고 우리는 24 시간 이내에 응답 할 것입니다.
