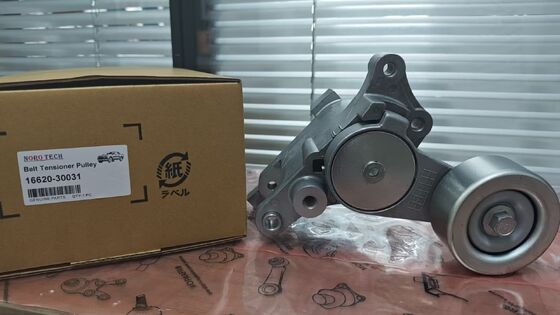

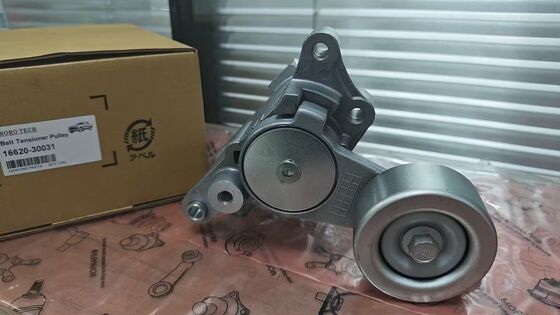

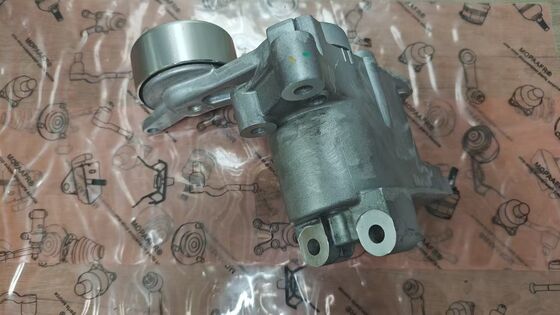

16620-30031 토요타 포트너 힐룩스 히아스 GGN50 GGN15 1662030031

제품 기능 설명

V-리브 벨트 텐셔너 어셈블리(부품 번호 16620-30031)는 Toyota 디젤 엔진 액세서리 구동 시스템의 중요한 구성 요소입니다. 주요 기능은 교류 발전기, 워터 펌프, 파워 스티어링 펌프 및 에어컨 압축기를 구동하는 구불구불한 벨트에 일정하고 최적의 장력을 유지하는 것입니다. 이 자동 텐셔너는 내부 스프링 메커니즘을 사용하여 벨트 늘어남과 마모를 보상하여 서비스 수명 내내 벨트가 적절한 장력을 유지하도록 보장합니다. 벨트 장력이 올바르지 않으면 벨트가 미끄러져 삐걱거리는 소음이 발생하고 액세서리 성능이 저하되며 벨트 고장이 발생할 수 있습니다. 1KD-FTV 또는 2KD-FTV 디젤 엔진이 장착된 Toyota Hilux, HiAce, Fortuner 및 Dyna 모델의 경우, 안정적인 액세서리 작동과 고장 방지를 위해서는 제대로 작동하는 벨트 텐셔너가 필수적입니다.

벨트 텐셔너 고장의 일반적인 증상

다음과 같은 증상이 나타나면 V-리브 벨트 텐셔너에 문제가 있거나 교체가 필요할 수 있습니다.

• 벨트 부분에서 삐걱거리거나 삑삑거리는 소음:시동 또는 가속 중 높은 소리의 삐걱거리는 소리는 장력 부족으로 인해 벨트가 미끄러지고 있음을 나타냅니다.

• 춥거나 젖었을 때 악화되는 벨트 소음:텐셔너 스프링은 시간이 지남에 따라 약해지고 모든 조건에서 적절한 장력을 유지할 수 없습니다.

• 눈에 띄는 벨트 마모 또는 광택:꾸불꾸불한 벨트는 지속적인 미끄러짐으로 인해 과도한 마모, 균열 또는 윤기 나는 광택 외관을 나타냅니다.

• 액세서리 성능 문제:발전기가 제대로 충전되지 않거나, 파워 스티어링이 무겁게 느껴지거나, 벨트 미끄러짐으로 인해 에어컨이 효과적으로 냉각되지 않습니다.

• 텐셔너 풀리 베어링 소음:텐셔너 풀리가 갈리거나 덜거덕거리는 소리(내부 베어링이 마모되었음을 나타냄)

• 벨트가 뛰거나 벗겨지는 경우:심한 경우에는 마모된 텐셔너로 인해 벨트가 풀리에서 완전히 튀어 나올 수 있습니다.

• 눈에 보이는 손상 또는 정렬 불량:텐셔너 암에 금이 갔거나, 풀리가 잘못 정렬되었거나, 스프링 메커니즘이 고장났습니다.

검사를 통해 이러한 증상을 확인한 경우 벨트 텐셔너 어셈블리를 교체하는 것이 권장되는 해결 방법입니다.

결함이 있는 벨트 텐셔너를 진단하는 방법

교체품을 구매하기 전에 다음과 같은 간단한 점검을 수행하여 벨트 텐셔너에 문제가 있는지 확인하십시오.

• 육안 검사:구불구불한 벨트에 유약, 균열 또는 과도한 마모가 있는지 검사하십시오. 텐셔너 풀리의 정렬 불량이나 암 손상 여부를 확인하십시오.

• 벨트 장력 점검:엔진을 끈 상태에서 두 풀리 사이의 벨트를 누릅니다. 편향이 최소화되어야 합니다(약 10-15mm). 과도한 움직임은 약한 텐셔너를 나타냅니다.

• 풀리 베어링 테스트:텐셔너 풀리를 손으로 돌리십시오. 부드럽고 조용하게 회전해야 합니다. 연마 또는 거칠기는 마모된 베어링을 나타냅니다.

• 소음 테스트:엔진이 작동하는 동안 벨트 부분에서 삐걱거리는 소리가 나는지 들어보십시오. 벨트에 소량의 물을 뿌렸을 때 소음이 사라지면 텐셔너가 원인일 가능성이 높습니다

• 텐셔너 움직임 확인:엔진이 공회전하는 동안 텐셔너 암을 관찰하십시오. 부하 변화를 보상하기 위해 약간 움직여야 합니다. 팔이 눌리거나 지나치게 느슨해지면 실패를 나타냅니다.

제품 속성

구성요소 위치 및 핵심 기능

위치:V-리브 벨트 텐셔너는 엔진 블록 전면에 장착되어 리턴 스팬에서 구불구불한 벨트를 누르는 위치에 있습니다. 이는 풀리가 벨트 표면에 접촉된 상태로 엔진 블록(후면)과 벨트(전면) 사이에 위치합니다.

사이:텐셔너 어셈블리는 장착 볼트를 사용하여 엔진 블록에 볼트로 고정됩니다. 텐셔너 풀리는 구불구불한 벨트의 뒤쪽(평평한) 면과 접촉합니다. 내부 토션 스프링은 인장력을 제공하며 온도 변화에 따라 벨트가 늘어나거나 수축함에 따라 암이 회전하여 벨트 장력을 자동으로 조정합니다.

핵심 기능:벨트 텐셔너는 구불구불한 벨트 시스템의 자동 장력 조절 장치 역할을 합니다. 엔진 속도, 온도 또는 액세서리 부하에 관계없이 벨트의 일정한 장력을 유지합니다. 벨트 미끄러짐을 방지함으로써 교류 발전기가 적절하게 충전되고 워터 펌프가 냉각수를 효과적으로 순환시키며 파워 스티어링이 보조 기능을 제공하고 A/C 압축기가 효율적으로 작동하도록 보장합니다. 또한 텐셔너는 벨트 진동을 완화하고 벨트 수명을 연장합니다.

패키지 내용

1 x V-리브 벨트 텐셔너 어셈블리(부품 번호 16620-30031). 참고: 명시되지 않는 한 사문석 벨트, 장착 볼트 및 기타 하드웨어는 포함되지 않습니다. 구매 전 차량 모델 및 엔진과의 호환성을 확인하시기 바랍니다.

DIY 또는 전문 설치?

이 교체는 다음과 같은 경우 DIY에 적합합니다.

• 당신은 구불구불한 벨트 시스템에 대한 기본적인 기계 기술과 경험을 가지고 있습니다.

• 소켓 세트, 래칫 및 벨트 해제용 차단기 막대에 접근할 수 있습니다.

• 엔진이 식은 상태에서 안전하게 차량 작업을 할 수 있습니다.

다음과 같은 경우 전문적인 설치를 권장합니다.

• 귀하는 구불구불한 벨트 라우팅 및 텐셔너 교체에 익숙하지 않습니다.

• 벨트 제거 및 설치를 위한 적절한 도구가 부족합니다.

• 설치 후 적절한 벨트 장력을 확인하는 데 자신이 없습니다.

메모:잘못 설치하면 벨트 정렬 불량, 조기 마모 및 액세서리 고장이 발생할 수 있습니다. 텐셔너는 사양에 맞게 올바르게 장착되고 토크를 가해야 합니다. 항상 구불구불한 벨트의 마모 여부를 검사하고 필요한 경우 교체하십시오. 설치 후 벨트 라우팅을 확인하십시오.

단계별 설치 가이드

이 설치 안내서는 V-리브 벨트 텐셔너를 자신있게 교체하는 데 도움이 되도록 설계되었습니다. 시동을 걸기 전에 엔진이 완전히 식었는지, 차량이 평지에 주차되어 있는지 확인하십시오. 소켓 세트, 래칫 및 차단기 막대와 같은 도구가 필요합니다.

1단계:음극 배터리 케이블을 분리합니다. 재조립 시 참조할 수 있도록 구불구불한 벨트 경로를 기록해 두십시오.

2단계:브레이커 바 또는 적절한 도구를 사용하여 텐셔너 암을 회전시켜 구불구불한 벨트의 장력을 완화하십시오. 텐셔너 풀리에서 벨트를 밀어냅니다.

3단계:텐셔너 어셈블리를 엔진 블록에 고정하는 장착 볼트를 제거합니다. 볼트 위치와 길이를 기록해 두십시오.

4단계:엔진에서 오래된 텐셔너 어셈블리를 제거합니다. 장착 표면을 청소하고 구불구불한 벨트에 마모, 유약 또는 균열이 있는지 검사하십시오. 필요한 경우 벨트를 교체하십시오.

5단계:새 텐셔너 어셈블리를 엔진 블록에 설치합니다. 장착 볼트를 다시 설치하고 사양에 맞게 토크를 조입니다.

6단계:다이어그램에 따라 구불구불한 벨트를 배선하십시오. 텐셔너 암을 풀어 벨트에 장력을 가합니다. 벨트가 모든 풀리에 올바르게 장착되었는지 확인하십시오.

중요한 단계:벨트가 올바르게 배치되어 있고 장력이 적절하게 가해졌는지 확인하십시오. 엔진을 시동하고 삐걱거리는 소리나 이상한 소음이 나는지 확인하십시오. 엔진이 공회전하는 동안 텐셔너 작동을 검사하십시오.

전문가 팁:텐셔너를 교체할 때는 항상 구불구불한 벨트를 검사하고 마모된 경우 교체하십시오. 모든 풀리의 정렬 및 베어링 상태를 점검하십시오. 가능한 경우 벨트 장력 게이지를 사용하여 올바른 장력을 확인하십시오.

벨트 텐셔너에 대한 일반적인 오해

신화 1:벨트 텐셔너는 교체가 거의 필요하지 않습니다.
사실:텐셔너 스프링은 시간이 지남에 따라 약해지고 풀리 베어링이 마모됩니다. 주행거리가 많은 차량에서 텐셔너는 벨트 소음의 일반적인 원인이므로 증상이 나타나면 교체해야 합니다.

신화 2:모든 벨트 텐셔너가 적합합니다.
사실:벨트 텐셔너는 엔진마다 다르며 장착 구성, 풀리 직경 및 벨트 라우팅과 일치해야 합니다. 이 텐셔너는 Toyota 1KD-FTV 및 2KD-FTV 디젤 엔진 응용 분야용으로 특별히 설계되었습니다.

신화 3:벨트를 교체하면 삐걱거리는 소음이 해결됩니다.
사실:텐셔너 스프링이 약하거나 풀리 베어링이 마모된 경우에도 새 벨트가 미끄러지거나 삐걱거리는 소리가 납니다. 적절한 벨트 장력을 복원하려면 텐셔너를 교체해야 합니다.

보관 및 유통기한

• 직사광선을 피해 서늘하고 건조한 곳에 보관하세요.

• 오염이나 손상을 방지하려면 설치 전까지 텐셔너를 원래 포장 상태로 보관하십시오.

• 스프링 메커니즘이나 베어링에 영향을 미칠 수 있는 습기, 오일, 그리스 또는 용제와의 접촉을 피하십시오.

• 텐셔너를 떨어뜨리거나 충격을 가하지 마십시오. 내부 스프링이나 풀리가 손상될 수 있습니다.

애프터 서비스 및 보증

이 제품은 당사의 품질 보증 대상입니다. 부속품이나 품질에 관해 질문이나 문제가 있는 경우 당사에 연락하시면 24시간 이내에 답변해 드리겠습니다.
